No. 60 オシロスコープの基本測定

オシロスコープの基本測定

オシロスコープの基本測定は以下の三通りがあります。
いずれも、図の様に波形の縦または横の距離をスクリーンに付いた目盛から読みとり、パネルの「Volts/div」の設定値や「Sweep Time/div」の設定値を掛け合わせて測定結果を算出します。

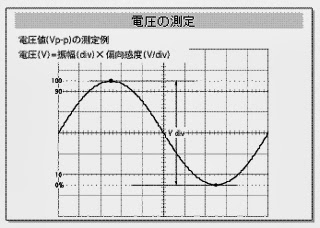

■電圧の測定

電圧(V) = 振幅(div) X 偏向感度(V/div)

■時間の測定

時間(s) = 水平距離(div) X 掃引時間(s/div)

■リサジューの測定（振幅比較の場合の例）

振幅比 = 測定信号の最大振幅(div) / 基準信号の最大振幅(div)
